螺桿空壓機

當前位置：主頁 > 產品展示 > 螺桿空壓機 >

VPeX螺桿空壓機 (2.5-6m3)

工作壓力：0.8-1.2Mpa
排氣量 :0.08-3.0 m?/min

商品詳情

描述
-標準空壓機供貨范圍：
-冷風型46度環境溫度設計，滿足全天候運行的要求
-一體化主機，內置雙層圓錐滾柱軸承設計
-380V/3Ph/50hz,IEC標準設計，IP55 TEFC三相感應電機
-西門子電器元件
-大屏幕電腦控制器,可選擇中/英文兩種語言，操作界面友好
-預留RS485通訊接口，可實現自聯控或遠程控制
-可設備多種工作狀態，滿足生產節奏更改需求
-冷熱室隔離設計
-離心式冷卻風扇，配合離心設計的導風罩，高效且低噪音
-易于維護保養的Poly-V型皮帶驅動裝置
-機組尺寸:15-18KW:1295L*870W*1125H
22-30KW:1654L*1277W*1232H

型號	圖號	功率 KW	壓力 Bar(g)	氣量 m³/min	冷卻方式 A/C W/C	尺寸 LWH mm	重量 kg
VpeX15-7	24235715	15	7.5	3	A/C	12958701125	625
VpeX15-8	24235723	15	8	2.7	A/C	12958701125	625
VpeX15-10	24235731	15	10	2.5	A/C	12958701125	625
VpeX15-13	24235749	15	13	2.2	A/C	12958701125	625
VpeX18-7	24235756	18	7.5	3.7	A/C	12958701125	640
VpeX18-8	24235764	18	8	3.3	A/C	12958701125	640
VpeX18-10	24235772	18	10	3.1	A/C	12958701125	640
VpeX18-13	24235780	18	13	2.7	A/C	12958701125	640
VpeX22-7	24235798	22	7.5	4.5	A/C	165412771232	982
VpeX22-8	24235806	22	8	4.3	A/C	165412771232	982
VpeX22-10	24235814	22	10	3.8	A/C	165412771232	982
VpeX22-13	24235822	22	13	3.3	A/C	165412771232	982
VpeX30-7	24298440	30	7.5	5.9	A/C	165412771232	1040
VpeX30-8	24298457	30	8	5.7	A/C	165412771232	1040
VpeX30-10	24298465	30	10	5	A/C	165412771232	1040
VpeX30-13	24298473	30	13	4.4	A/C	165412771232	1040

英格索蘭——VPeX系列空壓機

VPeX系列簡介

VPeX的命名源于一句英文標語——

We Perform eXcellence!專注卓越體驗

功率段：15-160kW
壓力段：7,8,10,13Barg
冷卻方式：15-160kW風冷
90-160kW水冷

VPeX系列特點

高效: 世界領先的排氣量和能效，
節能高效，舍我其誰

穩定: 穩定，不僅僅是穩定，
也是效率的體現

智能: 智能，意味著它是
一臺會“思考”的空壓機

人性化: 科技以人為本，從“機本位”
到“人本位”的體驗

專注卓越體驗——高效

VPeX系列空壓機不僅擁有卓越的氣量，同時關注客戶的能耗與生產力！

相同功率，排氣量更大

	VPeX 8Barg	GA 8Barg	GA+ 8Barg
22kW	4.3	3.5	3.7
37kW	7	6.3	3.7
45kW	8.2	7.3	8
55kW	10.5	9.3	10.1
75kW	13.8	12.3	13.8
110kW	20.9	19.4	n/a
160kW	30.4	28.8	n/a

能效更高，提高生產力

全系列皆能達到2級能效，部分型號更可達到1級能效，全系列待申報GC節能產品認證！

氣量和能效提升的原因

VPeX系列為了追求卓越的排氣量和能效，同時在壓縮空氣的各個環節力求節能和高效：

進氣	驅動	壓縮	排氣
采用高效進氣過濾器和超低壓損進氣閥，有效的降低了進氣壓損，提高了進氣效率	采用高效電機（IE2效率）和高精度主機齒輪直聯的方式（37kw-160kw），無聯軸器等易損環節，更加高效、穩定	采用最新一代的英格索蘭主機，或匹配更大直徑的螺桿，轉速低，噪音輕，震動小，效率高，壽命長	采用低壓損的油分，油濾和冷卻器，結合獨有的管路設計，實現機組穩定、高效運行

氣量和能效提升的原因—進氣及驅動

超低壓損進氣閥	高精度齒輪直聯 (37-160kW)	POLY-V皮帶（15-30kW）	高效高可靠電機
正常運轉時進氣控制閥全開，此時壓力損失僅為0.005bar	齒輪箱采用AGMA 13級制造標準，傳動效率更高，壽命更長	單根技術POLY-V寬型皮帶，結合自張緊調節不打滑，效率高	IE2高效電機，效率最高可達95%；F級絕緣，B級溫升，超大型軸承，壽命長

氣量和能效提升的原因—壓縮及排氣

新一代英格索蘭主機	低壓損油分和油濾	改良通道的冷卻器	優配的管路系統
優化的5:6非對稱型線，加大的主機進出口設計，更大直徑轉子，顯著提升壓縮效率	原始?jí)毫p失小，高效過濾	冷卻翅片厚度僅為0.14mm，顯著提升內部空氣通道空間，降低冷卻器壓損，高效冷卻	管路直徑根據氣量增加適當放大，多用軟管取代金屬?gòu)澒埽詼p小內部管路壓降

專注卓越體驗——穩定

根據英格索蘭在全球范圍內進行的消費者意向調查，空壓機運行的穩定性一項連續多年被排在第一位！

主機	電機	電控箱	冷卻器	管路及連接
采用最新一代的英格索蘭主機，或匹配更大直徑的螺桿，轉速低，噪音輕，震動小，效率高，壽命長	高達55度環境使用溫度，F(xiàn)級絕緣，B級溫升，超大型軸承，壽命長	采用國際一線品牌的電器元件，耐高溫設計可保證電控箱穩定工作在高溫環境下	采用最大環境溫度高達46℃的高效冷卻器設計，同時油冷卻器和后冷卻器非焊接式連接，避免熱應力損壞	采用O型圈密封，杜絕泄露；軟硬管選用更合理，壽命更持久

真正的46度環境使用溫度，在炎熱的夏季不再“發燒”！

專注卓越體驗——智能

強大的控制系統，給予空壓機全方位的保護

友好操作界面設計: 寬大清晰白色LED顯示屏; 標準中英文顯示，提供20種語言; 同時顯示多行歷史運行與操作記錄

全方位的的保護功能: 對電機全方位保護; 多達22種故障報警; 自動調節負荷率，控制壓力平衡

強大的通訊聯控功能: RS485通訊功能，支持MODBUS通訊協議; 可聯控8臺空壓機; 可設置12種工作狀態，供客戶不同時段切換使用

專注卓越體驗——人性化

充分考慮客戶的使用，科技以人為本

低噪音: 低噪音冷卻風扇; 采用封閉靜音箱式設計; 去高頻噪音設計，提高聽覺舒適度

便維護: 日常維護部件，位于機器同一側; 維修空間大，零部件布置合理; 鉸鏈?zhǔn)介T板，便于開啟關閉

易使用: 整機圓角設計，更安全; 控制器面板斜向上，讀取更方便; 進氣端裝有預過濾網，干凈并延長使用壽命

已成功開發行業

紡織
電廠
空分
水泥
玻璃

英格索蘭產品特點介紹

主動驅動

連接方式

	優勢	弱勢
皮帶連接	柔性連接，沖擊較小	效率相對較低，需要日常維護
連軸器連接	柔性連接，沖擊較小	效率相對較低，需要日常維護
齒輪連接	剛性連接，效率較高，無需要日常維護	沖擊和噪音相對較大

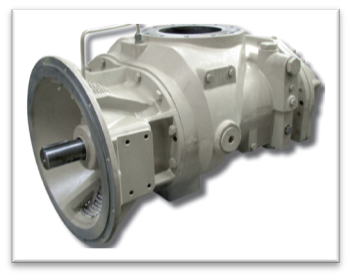

高可靠性的主機

使用久經考驗的Ingersoll Rand主機，高效，穩定: 進氣端采用滾柱軸承; 排氣端采用一對背對背滾椎軸承; 特殊設計的儲油槽，避免干摩擦

高可靠性的主機

使用久經考驗的Ingersoll Rand主機，高效，穩定

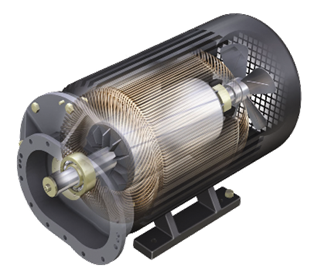

采用高效堅固的電機，防護等級IP55，F(xiàn)級絕緣，B級溫升

高效低速電機

電機防護等級—— IP 55

防護等級 (第一位數字)	含義 (防止固體物體進入內部的等級)	防護等級 (第二位數字)	含義 (防止水進入內部的等級)
0	無防護	0	無防護
1	防護大于50mm的固體進入內部	1	防滴
2	防護大于12mm的固體進入內部	2	15°防滴（傾斜15度時仍可防止滴水侵入）
3	防護大于2.5mm的固體進入內部	3	防淋水
4	防護大于1mm的固體進入內部	4	防濺
5	防塵進入內部	5	防噴水
6	塵密進入內部	6	防海浪或強力噴水
		7	浸水
		8	潛水

高效低速電機

電機溫升，絕緣等級

	電動機的絕緣等級是指其所用絕緣材料的耐熱等級 允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下
	Y級	A級	E級	B級	F級	H級	C級
最高允許溫度（℃)	90	105	120	130	155	180	180以上
繞組溫升限值（K）		60	75	80	100	125	125以上

如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。

高效低速電機

TEFC電機與ODP電機的比較

電機類型

優點

缺點

TEFC閉式電機

1）適用范圍廣

2）電機維護工作量小

3）受環境濕度潮氣影響最小

1）電機的價格較高

2）重量、體積較大

ODP開式電機

1）價格較低

2）尺寸較小、重量較輕

3）散熱能力強，絕緣不易老化

1）維護工作量稍大

2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區

智能控制模塊

常見空壓機控制方式

繼電器控制	較早微電腦控制	微電腦控制

運行參數顯示內容少控制方式單一操作簡單對操作環境要求低讀數較可靠維修和更換方便價格低廉	運行參數顯示內容少控制方式簡單無標準遠控信號輸出操作簡單維修和更換較復雜	運行參數顯示內容全面檢測功能強 多種氣量調節方式故障報警和原因顯示故障歷史記錄

油分離和過濾模塊

油分離器: 油和氣的混合物由分離器底部切向進入; 分離機理：離心、聚凝、阻截; 經過三重分離后壓縮空氣的含油量應低于3PPM

油過濾器

除去油系統中的金屬微粒和雜質等

保護主機軸承和轉子

過濾精度達到5微米

冷卻模塊

離心風扇

氣流沿風扇徑向流動

優點：: 較高的風壓; 較低的噪音等級; 送風量更多

鐮刀式軸流風扇

氣流沿風扇軸向流動

優點：: 尺寸較小; 重量較輕; 需要較小的安裝空間

閥件

最小壓力閥組件

最小壓力閥的作用：: 1.維持油氣分離器內的壓力; 2.減小油氣分離芯在卸載時前后的壓差

閥件

溫控閥的作用

防止突然故障停機

控制壓縮空氣的排氣溫度

控制冷卻油的油溫

如油溫低于吸入壓縮空氣的露點溫度，會使空氣中的水汽析出，造成冷卻油的乳化失效
如油溫過高則不能帶走壓縮過程中更多的熱，使主機排氣溫度升高

密封

密封種類: 錐面密封; 平面密封; 迷宮密封; ……

O型圈的優勢：: 高耐腐蝕性，適用于油、水、氣及其他混合介質; 高耐磨性，密封面磨損后具有自動彈性補償功能; 良好的自潤滑性能．可作無油潤滑密封; 結構簡單，安裝方便，且有自密封作用，密封性能可靠
