工作壓力：0.8-1.2Mpa
排 氣 量 :0.08-3.0 m?/min
|
| 型號 | 圖號 |
功率 KW |
壓力 Bar(g) |
氣量 m³/min |
冷卻方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| V5-7 | 4098543 | 5.5 | 7 | 0.83 | A/C | 826*759*782 | 280 |
| V5-8 | 24098550 | 5.5 | 8 | 0.78 | A/C | 826*759*782 | 280 |
| V5-10 | 24098568 | 5.5 | 10 | 0.7 | A/C | 826*759*782 | 280 |
| V7-7 | 24098576 | 7.5 | 7 | 1.1 | A/C | 826*759*782 | 280 |
| V7-8 | 24098584 | 7.5 | 8 | 1.03 | A/C | 826*759*782 | 280 |
| V7-10 | 24098592 | 7.5 | 10 | 0.91 | A/C | 826*759*782 | 280 |
| V11-7 | 24098600 | 11.0 | 7 | 1.63 | A/C | 826*759*782 | 280 |
| V11-8 | 24098618 | 11.0 | 8 | 1.52 | A/C | 826*759*782 | 280 |
| V11-10 | 24098626 | 11.0 | 10 | 1.35 | A/C | 826*759*782 | 280 |
整機結構預覽
整機結構預覽
傳動驅動模塊
傳動驅動模塊
冷卻模塊
控制模塊
控制模塊
冷室/熱室設計
服務和維修靈活
提供儲氣罐和冷凝水排放選項
連接方式
| 優勢 | 弱勢 | |
| 皮帶連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 連軸器連接 | 柔性連接，沖擊較小 | 效率相對較低，需要日常維護 |
| 齒輪連接 | 剛性連接，效率較高，無需要日常維護 | 沖擊和噪音相對較大 |
使用久經考驗的Ingersoll Rand主機，高效，穩定
采用高效堅固的電機，防護等級IP55，F級絕緣，B級溫升
電機防護等級—— IP 55
|
防護等級 (第一位數字) |
含 義 (防止固體物體進入內部的等級) |
防護等級 (第二位數字) |
含 義 (防止水進入內部的等級) |
| 0 | 無防護 | 0 | 無防護 |
| 1 | 防護大于50mm的固體進入內部 | 1 | 防滴 |
| 2 | 防護大于12mm的固體進入內部 | 2 | 15°防滴（傾斜15度時仍可防止滴水侵入） |
| 3 | 防護大于2.5mm的固體進入內部 | 3 | 防淋水 |
| 4 | 防護大于1mm的固體進入內部 | 4 | 防濺 |
| 5 | 防塵進入內部 | 5 | 防噴水 |
| 6 | 塵密進入內部 | 6 | 防海浪或強力噴水 |
| 7 | 浸水 | ||
| 8 | 潛水 |
電機溫升，絕緣等級
|
電動機的絕緣等級是指其所用絕緣材料的耐熱等級 允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度 附注：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下 |
|||||||
| Y級 | A級 | E級 | B級 | F級 | H級 | C級 | |
| 最高允許溫度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 繞組溫升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如絕緣等級為F級，溫升為B級，那么電機運行的最高環境溫度應該小于155-80=75 ℃。
TEFC電機與ODP電機的比較
| 電機類型 | 優點 | 缺點 |
| TEFC閉式電機 |
1）適用范圍廣 2）電機維護工作量小 3）受環境濕度潮氣影響最小 |
1）電機的價格較高 2）重量、體積較大 |
| ODP開式電機 |
1）價格較低 2）尺寸較小、重量較輕 3）散熱能力強，絕緣不易老化 |
1）維護工作量稍大 2）不能用于環境惡劣的場合，特別是環境濕度長期較大地區 |
常見空壓機控制方式
| 繼電器控制 | 較早微電腦控制 | 微電腦控制 |
|
|
|
除去油系統中的金屬微粒和雜質等
保護主機軸承和轉子
過濾精度達到5微米
氣流沿風扇徑向流動
氣流沿風扇軸向流動

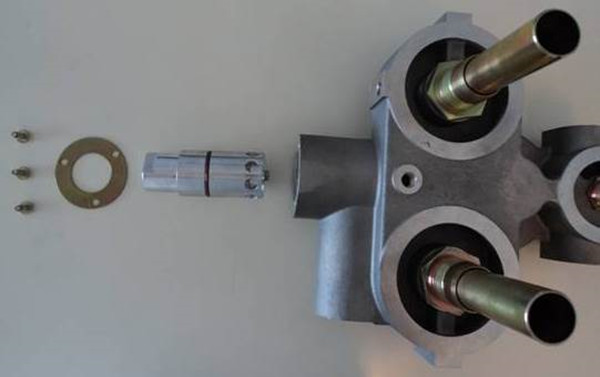

最小壓力閥組件
防止突然故障停機
控制壓縮空氣的排氣溫度
控制冷卻油的油溫
