為了測量沿桿線流過的壓縮空氣量，在桿線上安裝各種收縮 形式的節氣裝置(標準隔板或管咀)。

在收縮的截面上壓縮空氣流動的速度增加，因此在收縮截面的兩邊產生壓力差， 即稱之為壓力降落。

壓力降落借示差壓力計來量度，螺桿空壓機的末端聯接在收縮裝置前后的管子上。壓力降落的數值與流過收縮截面的 空氣量成一定的關系。

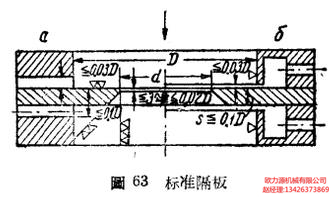

標準隔板就是一種節流裝置，它本身力一薄的平板 圓片，其上有同心圓孔，在進氣的一面有直角的邊緣，在出氣的 一面則有一角度化不小于30°(最好是45°)的圓錐形喇叭口。

圖63所示，為兩種有標準隔板的節流裝置，它們的區別在 于擇取傳遞給測量?jī)x器的壓力的方法不同，它們的主要尺寸均以 管徑(D)的函數給出。

在圖64 a所示的節流裝置中，擇取壓力是靠鉆孔來實現的，圖646中則是靠環形空間來實現的。環形空間借環狀間隙或一排均布的小孔與管子的 內腔相聯通。

當b/D之比為0.2-0.85及管徑≥50公厘時，可以采用標準型隔板而不必進行校正。

當制做標準隔板時應該把流通孔進氣 的邊作得特別精細，因力它顯著地影響著流量系數。

對于孔徑d<150公厘的隔板，孔的邊緣在顯微鏡(工具顯微鏡或萬能顯微鏡)下 看出刀紋、毛刺等，d>150公厘的隔板，其孔的邊緣有明顯的斜棱時， 則此等隔板即認為不合規格。

當采用的隔板其邊緣不能滿足上述要求時，必需對流量系數加以校正。

要特別注意隔板的機械加工。螺桿空壓機出口氣流流通孔的圓柱形部分應該以 ±0.001 d以上的精度求進行加工和檢查。

標準隔板的厚度應該為s≤O.lO D，孔的圓柱部分長度s≤0.02 D。如果s≤0.02D， 那末隔板流出的斜邊可以不要。隔板表面的加工精度應嚴格符 合圖63上所表示的加工符號。

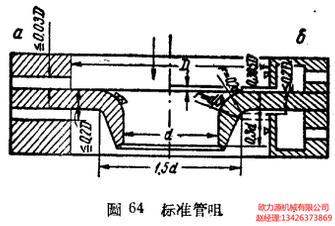

標準管咀是一種以管咀形式構成的節流裝置，管咀在進氣口的一邊為勻滑的圓形部分，在出氣口的一邊為圓柱部分。

圖64表示標準管咀的兩種類型：靠鎖孔傳遞壓力的(圓形 的左邊部分)和靠環形空間傳遞壓力的(圓形右邊部分)。
