當偏心軸1回轉而使叉子2上升時，活塞3被提起(活塞的 行程由定位螺釘6根據需要來變更)并從箱殼5的油池7內通過 孔8把油吸入，而當活塞3下降時，經閥9、聯接油道、滴油器 10把油排入漏斗11。

然后油在活塞4上升時，通過網節12沿油道13進入活塞4的下面;當活塞4下降時， 油通過活門14沿油管排入空氣壓縮機的潤滑的地點。

為了在機器開始起動時用人工給油，在偏心軸上套一手把。

每一油泵的流量用螺釘6來單獨進行調整。當把它按順時針方向旋轉時，油泵的流量增加；反之流量減少。

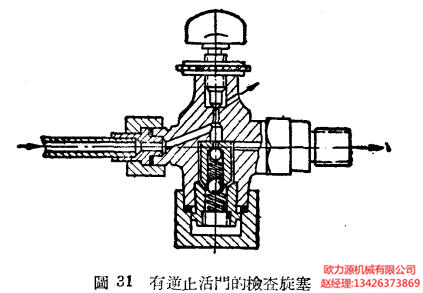

為了檢查油是否輸送到了潤滑地點，在所有的入口上都安有 帶逆止活門的檢查旋塞。

打開檢查旋塞就可確信油從油泵送到了相應的摩擦機件。如果在檢查時， 發現逆止活門因壓箱空氣的壓力自動的關了起來，此時須防止壓縮空氣和 油逸入大氣。

在循環潤滑系統中，采用齒輪油泵(圖32)潤滑運動的機械。 油泵通過濾網從曲軸箱或油槽中吸油，并經過過濾器和活塞式制冷壓縮機把它壓送至摩擦機件。

齒輪油泵由空氣壓縮機主軸的一端驅動。油泵所發生的壓力 借螺釘8變化回油閥彈簧的張力來進行調整。

多余的油借壓開逆止閥的小球9返回油泵的吸入油道。

為了清潔潤滑油，安裝兩個網格式、平板式或攝物式的過濾 器(工作的和備用的)。

過濾器臟污的程度用安裝在過濾器前后油管的壓力表上的讀數來檢查。

經過過濾器以后正常的油壓應該為1.5——3計示大氣壓。過濾器兩端的 壓力差不應超過1計示大氣壓。

如果過濾器之后的壓力表讀數降至1.2大氣壓，則表明油管 的密封性被破壞或軸和軸承的朝瓦之間的空隙過大。

過濾器前油壓的提高表明過濾器臟污了。
